عملية بناء نظام قارنة السقالات

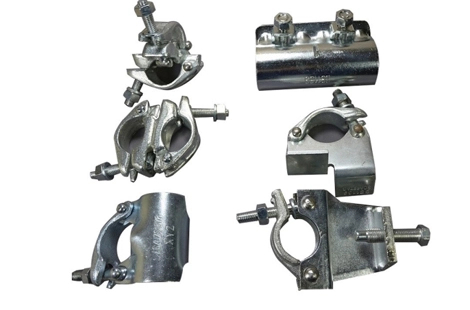

نظرة عامة على نظام سقالة المقرنة

نطاق قابل للتطبيق

نظام سقالات القارنة مناسب لتصميم وبناء دعم القوالب في الهياكل الخرسانية الصناعية والمدنية. يمكن أيضًا الرجوع إلى أنظمة سقالات القارنة لاستخدامها في بناء إطارات الشبكة ، والهياكل الفولاذية ، وقدم الخرسانة المائلة وقدم الخرسانة ، مع مراعاة تأثير الأحمال الأفقية.

ميزات العملية

يتميز نظام سقالات القارنة بسعة كبيرة للحمل ، وهو سهل التفكيك ، ويوفر مرونة في الإعداد ، وسهل المعالجة ، وله تكلفة استثمار أولية منخفضة ، مما يجعلها خيارًا اقتصاديًا. بسبب هيكلها المستقر وسهولة التركيب ، ونظام قارنة السقالاتأصبح الخيار المفضل لدعم القوالب في البناء.

سير عمل نظام سقالة المقرنة

معالجة الأساس ← القياس والتخطيط ← وضع الأخشاب الأساسية وتركيب القواعد ← وضع قضبان الاجتياح الطولية والأفقية ← إعداد السقالة ← ربط وتعزيز إطار السقالة ← وضع اللوحة العلوية ← فحص الجودة ← ربط حديد التسليح ← فحص مخفي ← صب الخرسانة ← إزالة القوالب ← إنشاء المستوى التالي.

نقاط تحكم رئيسية لنظام قارنة السقالات

معالجة القوالب

• يجب معالجة القوالب في موقع مركزي باستخدام آلات المنشار الدقيقة. معالجة القوالب في موقع البناء أو على مستوى البناء ممنوع منعا باتا.

• يجب تبطين القوالب وحفرها في منطقة المعالجة المركزية ، ويجب وضع علامة على كل قطعة من القوالب للإشارة إلى الأمام والخلف. بعد المعالجة ، يجب أن تكون القوالب مكدسة بعناية وتمييزها بأبعاد.




القياس والتخطيط

• يجب إنشاء خطوط تحكم للقوالب ، ويجب على المشرف مراجعة الموقف وفقًا لخطوط التحكم قبل تثبيت حديد الأرضية.

• ينبغي تحديد خط التحكم في قوالب صب الخرسانة في كل من الجدران والأعمدة وفقاً للرسومات ، على مسافة من من الجدار أو العمود.

وضع قضبان الاجتياح الطولية والأفقية

• يجب وضع كتل قاعدية في أسفل القضبان العمودية ، ويجب ألا تكون كتل القاعدة هذه أصغر من 50 قطعة خشبية (الطول-عرض الارتفاع) أو 50 لوح سقالة ، مرتب في نفس الاتجاه.

إعداد القوالب الجدار والعمود

• بعد تصنيع القوالب الجانبية للجدار والعمود وفقًا لأبعاد الرسم ، قم بتمييز خطوط الموضع للأعمدة وتثبيت القوالب الجدارية والعمود بعد تثبيت الألواح الأساسية. يجب إضافة اتجاهين رأسيين للتثبيت المائل. عند تثبيت القوالب الخارجية لجدران القص ، احتفظ بالقضبان الملولبة القديمة وأعلق وسادات الإسفنج لمنع اختلال المحاذاة وتسرب الملاط في المفصل بين الطوابق. لمنع تلف جذر الجدران الداخلية ، يجب استخدام الملاط لإغلاق الجانب الخارجي في الجزء السفلي من القوالب.

• قبل تثبيت القوالب السفلية للحزم ، قم بتثبيت القوالب الرئيسية للعمود أولاً. يجب تسوية القوالب السفلية باستخدام خط السلسلة. عندما يكون طول الشعاع ≥ 4m ، يجب أن يتم التقوس وفقًا للقواعد ، ويجب أن يكون ارتفاع القوس هو من طول الشعاع. تسلسل الظليل هو كما يلي: قوس الشعاع الرئيسي أولاً ، ثم الحزم الثانوية. عندما يتجاوز ارتفاع الشعاع ، يجب تعزيز القوالب الجانبية للشعاع باستخدام قضبان السحب. يجب ضبط قضبان عمودية منفصلة أسفل الحزمة وتوصيلها بإطار الدعم ، مع ما لا يقل عن نقطتي اتصال. يجب ألا يكون نظام القوالب لعوارض الحافة متصلاً بالسقالة الخارجية.

إزالة القوالب

• يجب إزالة الجدار والعمود فقط بعد أن تصل قوة الخرسانة إلى 1.2mpa (بدون التصاق العفن أو فقدان الزاوية ، عادة بعد الوصول إلى 1.2mpa).

• يجب ألا تتم إزالة القوالب السفلية إلا عندما تصل قوة الخرسانة إلى المستوى المطلوب لإزالة القوالب ، وبعد موافقة كبير مهندسي المشروع والمشرف عليه.

• لمفاصل ما بعد الصب ، يجب استخدام دعامات مستقلة ، مفصولة عن سقالة الهيكل الرئيسي. يجب الاحتفاظ بالدعم حتى يصل المفصل بعد الصب إلى القوة قبل الإزالة.

يعد نظام سقالات القارنة خيارًا مثاليًا لبناء دعم القوالب نظرًا لهيكله المستقر وسهولة التركيب وقدرة الحمل القوية. لضمان السلامة والكفاءة في البناء ، واختيار أنظمة السقالات مقرنة عالية الجودة أمر بالغ الأهمية. كمورد محترف لمعدات البناء ، تقدم Taishenglan أنظمة سقالات مقرنة عالية الجودة لضمان سلامة وكفاءة مشاريعك.
